Как читать артикул запчасти для вилочного погрузчика и правильно выполнять перекрестную проверку

Не существует универсального ключа, который расшифровывает каждый номер детали вилочного погрузчика. Надежный метод состоит из двух этапов: сначала классифицируйте номер как сегментированный OEM, закодированный по спецификации или основанный на размерах; затем перед заказом проверьте четыре параметра — модель погрузчика, номинальное напряжение/силу тока, физические размеры и тип разъема или схему крепления. Совпадение должно быть как минимум по трем из четырех параметров; совпадение только по одному параметру — это лишь догадка.

Заказы с неверными номерами — одна из самых дорогих и предотвратимых ошибок при закупке запчастей для вилочных погрузчиков. Контроллер возвращают, потому что он на 24 В, а погрузчику нужно 48 В. Ведущее колесо оказывается на 3 мм уже. У «совместимого» контактора не то напряжение катушки. В каждом случае покупатель сверял номер детали, но не саму деталь.

Это руководство описывает три семейства нумерации, с которыми вы действительно столкнетесь, шесть реальных примеров из каталогов Toyota, Linde, EP, Hangcha и TCM, а также четырехэтапный метод перекрестной проверки, который можно выполнить перед оформлением любого заказа на закупку.

Что говорит вам номер детали вилочного погрузчика — а что нет

Номер детали — это адрес, а не спецификация. Он говорит вам, где деталь находится в каталоге одного производителя. Он не говорит вам:

• Замена (supersession) — заменил ли производитель этот номер в более позднем году выпуска.

• Эквивалентность между брендами — использует ли другой производитель погрузчиков тот же компонент под другим номером.

• Качество взаимозаменяемости — является ли аналог от стороннего производителя идентичным по размерам или просто «похожим».

• Варианты комплектации — поставлялась ли одна и та же модель погрузчика с двумя разными насосами, контроллерами или колесами в разные годы производства.

Вот почему опытные покупатели проводят перекрестную проверку по характеристикам, а не только по номеру. Относитесь к номеру как к ключу поиска, а к характеристикам — как к приемочному тесту.

Три семейства нумерации деталей вилочных погрузчиков

Почти каждый номер, с которым вы будете работать, относится к одному из трех семейств. Сначала определите семейство — это подскажет, чему можно доверять сразу, а что необходимо измерить.

Два практических замечания из этой таблицы:

1. Номера, закодированные по спецификации, — самые удобные. Если в описании указано 24 В, 48 В или 600 А, вы можете отсеять кандидатов до того, как с кем-либо свяжетесь. Несоответствие напряжения — самая частая причина возврата контроллера вилочного погрузчика или контактора.

1. Номера, основанные на размерах, — самые опасные именно потому, что они выглядят самоочевидными. Полиуретановое ведущее колесо 250×75-80 и ведущее колесо 25080175 — оба имеют размерные обозначения, но это разные детали для разных погрузчиков. Никогда не полагайтесь на последовательность цифр.

Шесть реальных номеров деталей, прочитанных правильно

Приведенные ниже примеры взяты из опубликованных страниц каталогов, чтобы вы могли увидеть логику, примененную к реальным записям, а не к вымышленным.

Урок из второй строки — самый важный. Двойная нумерация часто встречается на электрических тележках. Коды ZL10-210000-00 и 0009934064 описывают одно и то же ведущее колесо EP F4. Если вы будете искать только по одному из двух номеров, вы решите, что деталь недоступна, хотя на самом деле она есть в наличии под другим номером. Тот же шаблон встречается и на насосных агрегатах: гидравлический силовой агрегат 1135-420000-F0 для электрических тележек и узел рукоятки 1115-340000-10-50 используют стиль EP с дефисами, поэтому номер, который «выглядит иначе», все равно может относиться к тому же семейству погрузчиков.

Метод перекрестной проверки запчастей для вилочных погрузчиков из четырех шагов

Выполняйте эти шаги по порядку и остановитесь на первом шаге, где данные не совпадают.

Шаг 1 — Идентифицируйте погрузчик. Запишите модель, серию и год выпуска, а также систему, к которой относится деталь (гидравлическая, тяговая, рулевая, тормозная, электрическое управление). Один только номер не может сказать вам этого; это можно узнать по табличке погрузчика и руководству по эксплуатации.

Шаг 2 — Извлеките все характеристики, которые уже указаны в описании. Напряжение, ток, мощность, емкость, размер резьбы или отверстия, количество зубьев, тип разъема. Например, контроллер насоса 24В / 600А и контроллер с независимым возбуждением 48В / 84В, 600А выглядят похоже на фото в каталоге, но они не взаимозаменяемы.

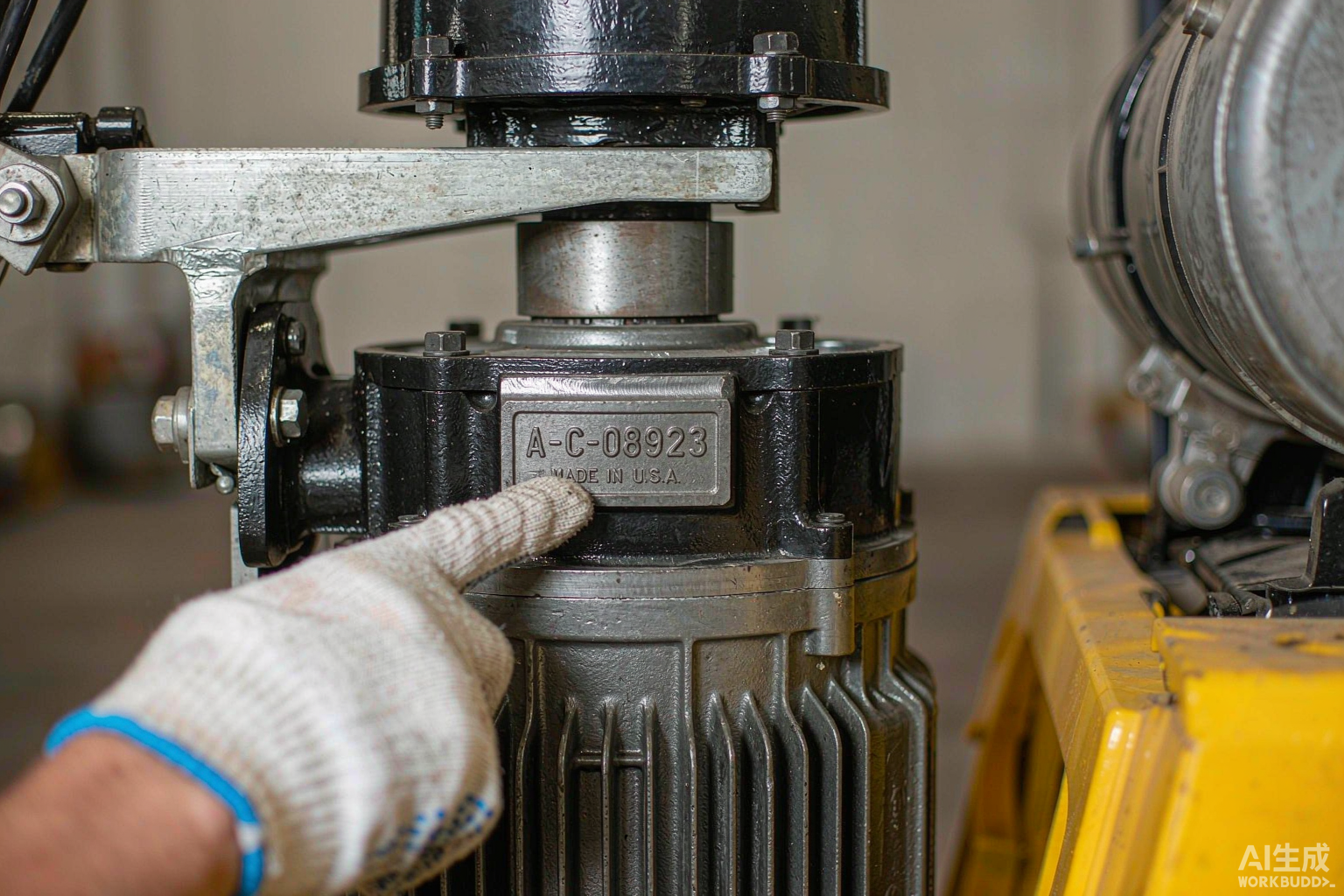

Шаг 3 — Измерьте деталь, которую вы заменяете. Измерьте внешний диаметр, ширину и диаметр отверстия для полиуретановых ведущих колес; толщину и размеры для угольных щеток; количество контактов и форму корпуса для контакторов и датчиков скорости. Сфотографируйте заводскую табличку и разъем, прежде чем что-либо снимать.

Шаг 4 — Сопоставьте по трем из четырех полей, затем подтвердите срок поставки. Контекст модели + электрические характеристики + физические размеры = обоснованное соответствие. Любое количество совпадений менее трех — это гипотеза, которую необходимо подтвердить у поставщика в письменном виде, желательно с помощью сравнения по фотографиям.

Не уверены, является ли аналог стороннего производителя точным по размерам? Получите бесплатную проверку совместимости от наших экспертов по запчастям — отправьте номер детали, фото заводской таблички и серийный номер вашего погрузчика, и мы подтвердим соответствие перед тем, как вы сделаете заказ.

Где чаще всего возникают ошибки при подборе аналогов запчастей для вилочных погрузчиков

Контрольный список для проверки перед заказом

Скопируйте это в свой шаблон закупок и заполните перед оформлением любого заказа (PO):

1. Марка, модель, серия, год выпуска, серийный номер погрузчика

1. Расположение в системе (тяговая / гидравлическая / рулевое управление / тормозная / управление)

1. Полный номер детали, как указано на самой детали, включая суффиксы

1. Любой второй номер, напечатанный на той же детали (двойная нумерация)

1. Требуемое напряжение, сила тока и номинальная мощность

1. Физические размеры — с четко прописанным порядком осей

1. Тип разъема, количество контактов и схема крепления

1. Фотография заводской таблички и разъема

1. Письменное подтверждение от поставщика о том, что деталь точно соответствует по размерам, а не просто «похожа»

Поставщики, публикующие структурированные страницы каталогов — с категориями брендов, полями спецификаций и названиями товаров по OEM-номерам — значительно ускоряют выполнение шагов с 1 по 4, поскольку вы можете отсеять неподходящие варианты до отправки запроса. Каталог LIFTTOP организован по брендам техники и охватывает Toyota, Linde, Komatsu, TCM, EP, Hangcha, HELI и другие крупные бренды вилочных погрузчиков, имея в наличии более 20 000 артикулов с отправкой в течение 48 часов.

Часто задаваемые вопросы

Можно ли расшифровать любой номер запчасти для вилочного погрузчика с помощью одного универсального правила?

Нет. Нумерация запчастей для вилочных погрузчиков специфична для каждого производителя и варьируется даже внутри одного бренда в зависимости от семейства продуктов. Классифицируйте номер по типу — OEM-сегментированный, кодированный по спецификации или по размерам — затем проверьте атрибуты: контекст модели, электрические характеристики, физические размеры и схему разъема.

Почему у одной запчасти для вилочного погрузчика иногда бывает два номера?

Компоненты электрических тележек часто имеют как код со стороны погрузчика, так и второй код в стиле OEM. Оба номера описывают одну и ту же физическую деталь, поэтому ищите по обоим, прежде чем делать вывод о том, что деталь недоступна. Это часто встречается у ведущих колес, узлов рукояток и насосных агрегатов тележек EP.

Как узнать, подойдет ли запчасть для вилочного погрузчика стороннего производителя?

Сопоставьте как минимум три из четырех параметров: контекст модели погрузчика, электрические характеристики, физические размеры и разъем или схему крепления. Затем попросите поставщика предоставить письменное подтверждение того, что деталь точно соответствует по размерам, а не просто «подходит для».

Какой единственный параметр чаще всего приводит к ошибкам при заказе запчастей для вилочных погрузчиков?

Напряжение. Контроллеры, контакторы и зарядные устройства существуют в семействах на 24В, 48В и более высокое напряжение, которые выглядят идентично на фотографиях в каталоге. Контроллер 24В/600А и контроллер 48В/600А могут иметь одинаковый корпус и разъем — и при этом быть несовместимыми.

Проще ли покупать запчасти для вилочных погрузчиков, названные по их размерам?

Их проще искать, но сложнее проверить, поскольку разные поставщики указывают размеры в разном порядке. Колесо 250×75-80 и колесо 25080175 — это разные детали. Всегда указывайте порядок осей в своем запросе, например «внешний диаметр × ширина × посадочное отверстие».

Что нужно приложить к запросу на запчасти для вилочного погрузчика?

Пришлите номер детали, фотографию заводской таблички, модель и серийный номер погрузчика, требуемые электрические характеристики, а для колес, шин или щеток — размеры с указанием порядка осей. Фотография разъема позволяет избежать большинства споров о совместимости.

Нужен ли серийный номер погрузчика или достаточно модели?

Серийный номер надежнее. Одна и та же модель погрузчика в разные годы выпуска могла комплектоваться двумя разными насосами, контроллерами или узлами рукояток, поэтому по одной лишь модели можно выбрать неверный вариант. Серийный номер позволяет поставщику определить точную комплектацию.
